低床式自走牽引車 Tugcart(タグカート)
低床・コンパクトでハイパワーのタグカートが搬送作業の自動化を実現いたします。

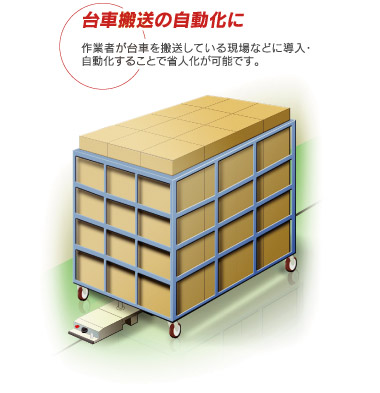

台車搬送の自動化に 作業者が台車を搬送している現場などに導入・自動化することで省人化が可能です。 コンベヤに代わる

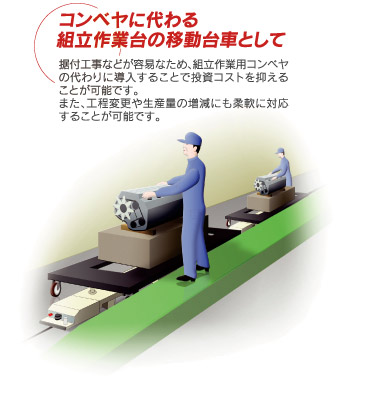

組立作業台の移動台車として 据付工事などが容易なため、組立作業用コンベヤの代わりに導入することで投資コストを抑えることが可能です。
また、工程変更や生産量の増減にも柔軟に対応することが可能です。

全高190mm×全幅360mmの超低床スリムボディ!
■台車の大幅な改造なしに導入可能で、搬送作業者の省人化など大きな効果を発揮。
■コンパクト設計なので、コンベヤに代わる組立作業台の移動台車としても導入可能。

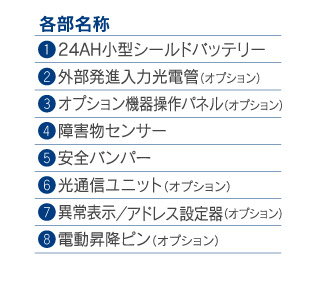

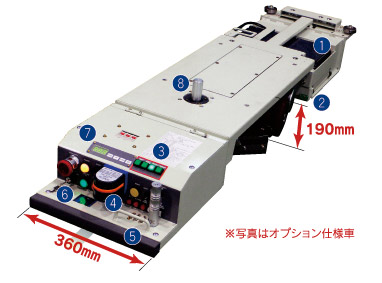

全高190mm×全幅360mmの超低床スリムボディ!※写真はオプション仕様車 各部名称 1.24AH小型シールドバッテリー2.外部発進入力光電管(オプション)3.オプション機器操作パネル(オプション)4.障害物センサー5.安全バンパー6.光通信ユニット(オプション)7.異常表示/アドレス設定器(オプション)8.電動昇降ピン(オプション)
最大牽引重量1tのハイパワー!
■125Wの大型DCモーターの採用により、コンパクトながら最大牽引重量1tを実現。
■重量物の自動搬送や組立作業の移動台車としても導入可能。
コースづくり、レイアウト変更が簡単で工程変更にも柔軟に対応!
■誘導路は磁気テープを貼るだけ。
床面のカッティングや埋設工事が不要で、
コースづくりやレイアウト変更も容易です。
誘導路は磁気テープを貼るだけ。
■用途に合わせ、2種類の制御方式を設定。
単純な工程間搬送に適したコマンドマーク方式
マークパターンで動作を指示するだけの簡単な制御方式です。

複雑な動作にも対応可能な相対アドレス方式
マーク位置(アドレス)ごとに動作をプログラミングすることが可能で、複数動作の同時実行も可能です。
※パソコンによるアドレス動作入力設定が必要です
安全に配慮した機能と豊富な外部信号入力機器!
■安全バンパーや障害物センサーなど安全に配慮した機能を標準装備。
■牽引台車側の安全装置との連動や、地上からの発進・待機指示などの入力も可能。


台車側バンパー入力用リミットスイッチ(オプション)※コネクタ接続仕様もオプション設定あり 台車側発進・停止・緊急非常停止入力用リミットスイッチ※コネクタ接続仕様もオプション設定あり 待機制御や分岐制御に使用できる4Bit光通信ユニット(オプション) 地上側の光電管によりタグカートに発進指示(オプション)
台車側バンパー入力用リミットスイッチ(オプション)
※コネクタ接続仕様もオプション設定あり
台車側発進・停止・緊急非常停止入力用リミットスイッチ
※コネクタ接続仕様もオプション設定あり
待機制御や分岐制御に使用できる4Bit光通信ユニット(オプション) 地上側の光電管によりタグカートに発進指示(オプション)
手軽に導入可能で投資コストを抑えながら大きな効果を実現!
