TOYOTA L&F

小回り性

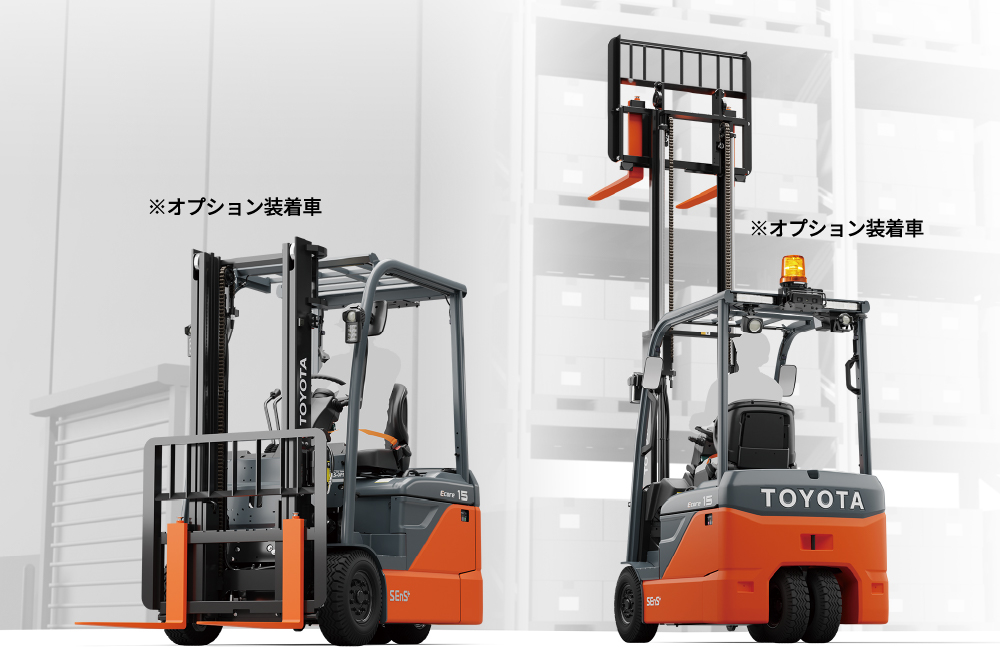

Ecoreならではのコンパクトボディと
小回り性で、狭い場所でも活躍

コンパクトボディと前輪2モーターがもたらす優れた小回り性で、
狭い場所でも高い操作性を実現。
そして抜群の安定性が様々なシーンでの物流を支えます。

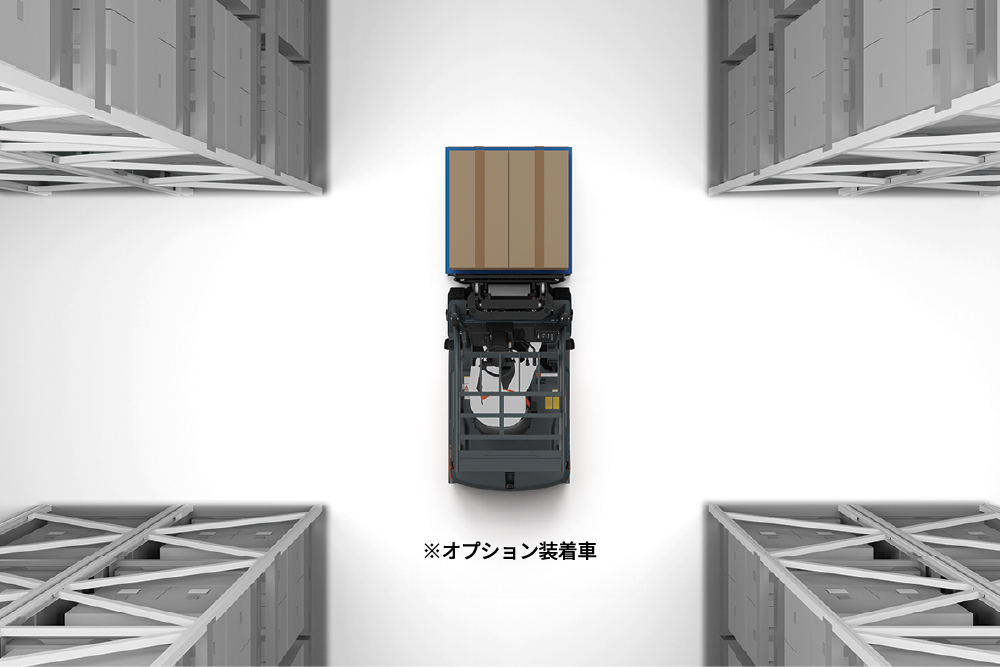

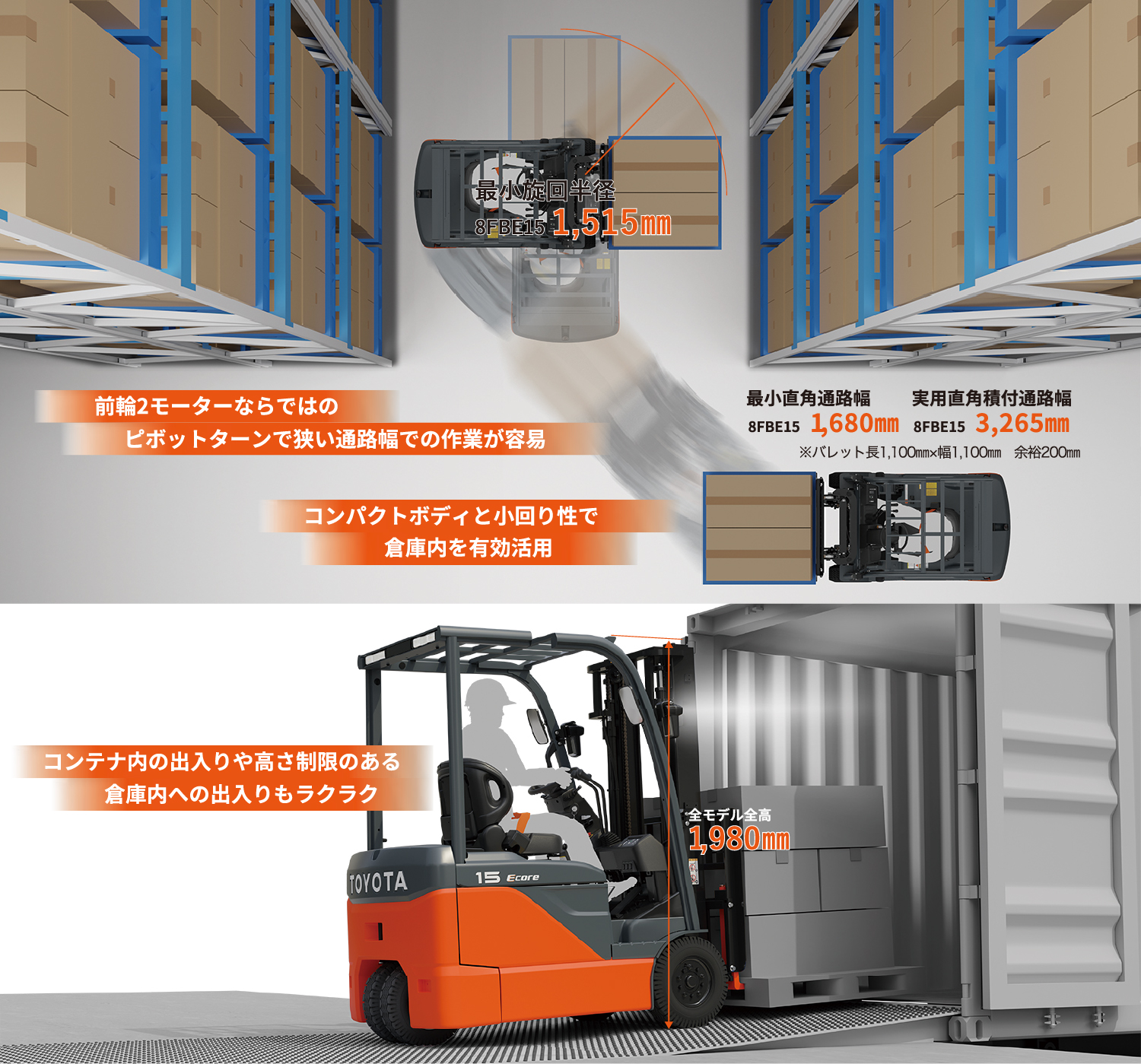

前輪2モーターならではのピボットターンで狭い通路幅での作業が容易。倉庫内を有効活用コンパクトボディと小回り性で倉庫内を有効活用。コンテナ内の出入りや高さ制限のある倉庫内への出入りもラクラク。

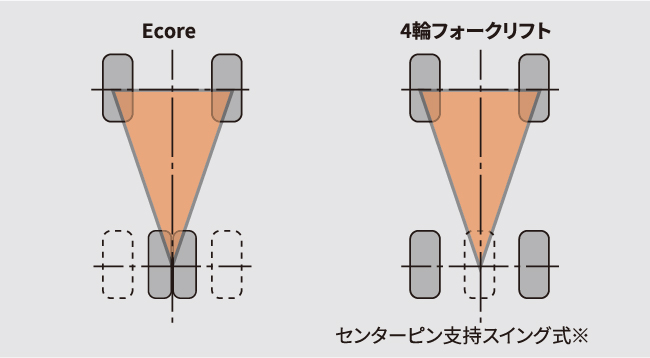

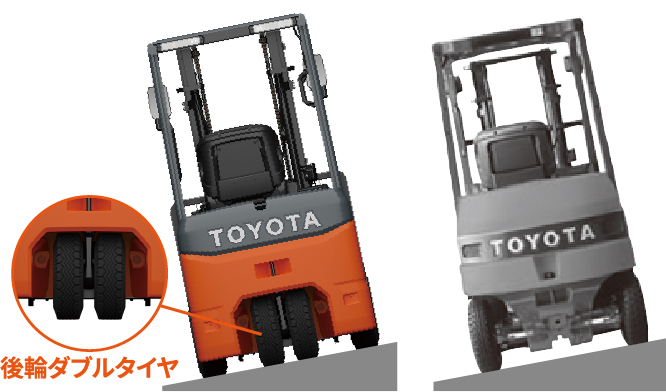

4輪カウンター車と同等の左右安定性

走行•旋回時や高積み時の安定性を実現。左右安定性は、一般的な4輪カウンター車と同等です。

  • 後輪ダブルタイヤ
  • センターピン支持スイング式※

    ※SAS(後輪スイングロック制御)のない一般的な4輪フォークリフトの機構

環境性能

作業効率向上を可能にする長時間稼動と
極限まで使いやすくするバッテリー性能

物流現場のカーボンニュートラル実現を目指して、優れた環境性能を
実現する新機能を追加。電動車が抱える様々なストレスを
低減し、「いつも、すぐ使える」を実現。

  • 長時間稼動
  • バッテリーマネジメント

消費電力を低減し長時間稼動を実現

  • 専用のA Cモーターとモータードライバーを搭載。モーター内の電気抵抗とドライバー内の発熱を抑え、消費電力を大幅に低減。

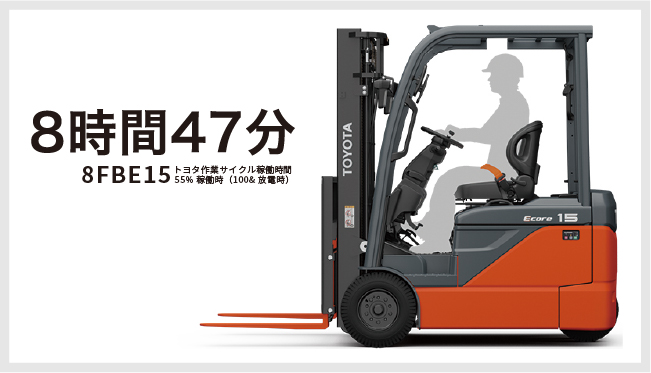

    クラストップの稼動時間を実現。※当社調べ

  • 8時間47分

回生制動

アクセルオフ、ブレーキ操作、スイッチバック時それぞれの制動エネルギーを効率よくバッテリーに回収(充電)、長時間稼動に貢献します。

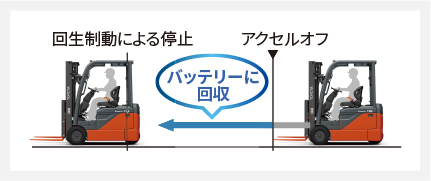

  • ■アクセルオフ回生制動
    回生制動による停止 アクセルオフ

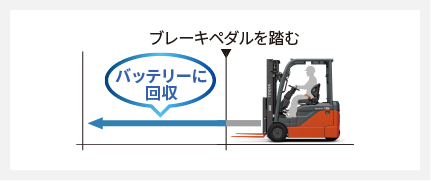

  • ■ブレーキ回生制動
    ブレーキペダルを踏む

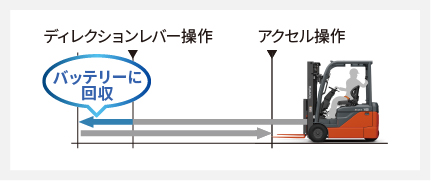

  • ■スイッチバック回生制動
    ディレクションレバー操作アクセル操作

※減速フィーリングは調整できます。

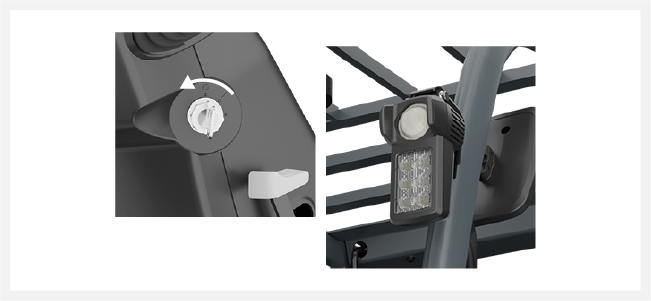

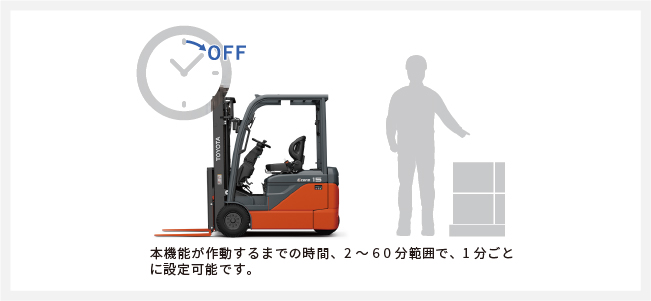

  • オートパワーオフ

    本機能が作動するまでの時間、2~60分範囲で、1分ごとに設定可能です。

    キーオンのまま車両を離れても一定時間で自動的にキーオフ状態になり、ムダな電力消費をおさえます。

    解説動画はこちら
  • NEWキーオフライトオフ

    バッテリー液面検知車両性能制限インジケーター

    キーオフと同時に自動的に消灯し、ライト消し忘れによるムダな電力消費を防止します。

    解説動画はこちら

バッテリー載せ換え方式でフル稼動に対応。充電によるダウンタイム解消に貢献

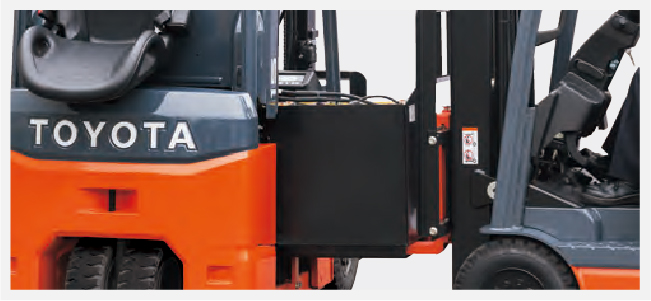

  • バッテリー下フォーク差込み交換仕様option
    バッテリー下フォーク差込み交換仕様

    バッテリー下部にフォークポケットを設け、フォークリフトでバッテリー交換可能な仕様を設定。一括補水装置付バッテリーにも設定可能。※標準車より最低地上高が12.5㎜低くなります。

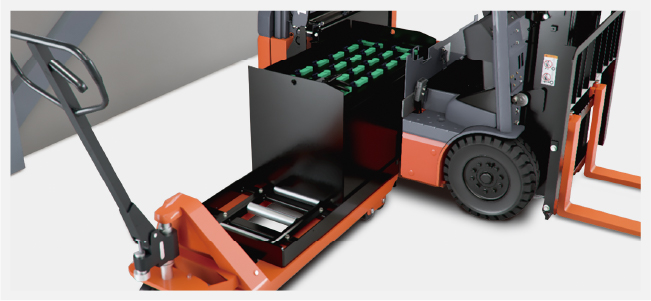

  • バッテリーロールアウト仕様option
    バッテリーロールアウト仕様

    ホイストクレーン等の設備がなくてもバッテリー交換が可能なバッテリーロールアウト仕様を設定。※別途バッテリーキャリアが必要です。※標準車より最低地上高が12.5㎜低くなります。

    解説動画はこちら

NEWスマート充電(車載)

  • モーターとモータードライバーを利用して、バッテリー状態に応じて充電電流を最適に制御。充電電流が安定し、充電不足や過充電によるバッテリーへのダメージを軽減。充電効率の向上により電気代の削減や補水費用の低減に貢献します。

    解説動画はこちら

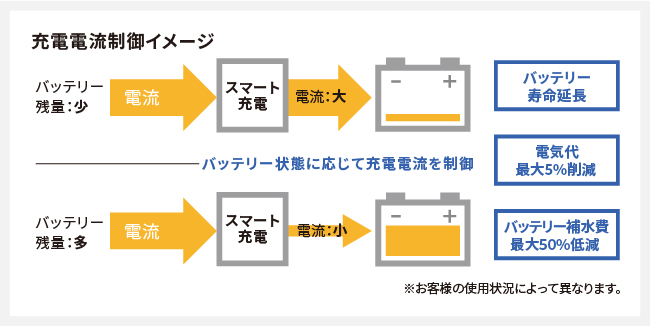

  • 充電電流制御イメージ

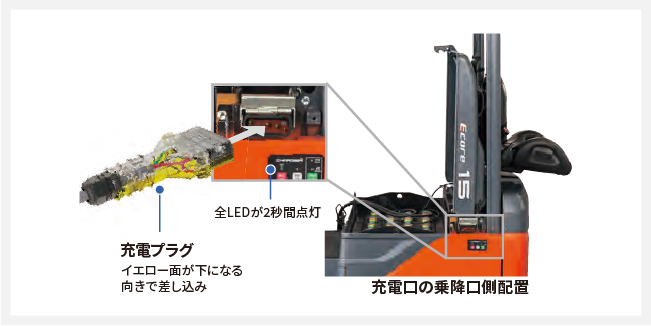

  • 車載チャージャー

    充電プラグ差込口と操作パネルを乗降口と同じ左側に配置。回り込むことなく、スムースな充電作業が可能です。

    差し込み検知機能付き充電安心プラグ

    充電電流制御イメージ

    充電プラグが正しく差し込まれたことを検知すると、充電パネルのすべてのLEDが2秒間点灯し、充電可能をお知らせ。十分に差し込まれていない場合は、充電を開始できません。また、充電プラグの半面をイエローにすることで、差し込み方向がわかりやすくなりました。誤った方向だと差し込むことができません。

    解説動画はこちら

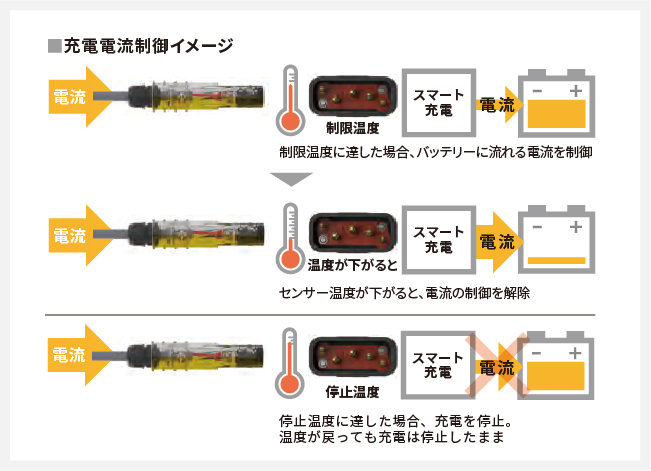

  • NEW差し込み検知+温度検知機能付き充電安心プラグoption

    充電電流制御イメージ

    充電プラグ差込口に搭載した温度センサーの温度が一定以上になると充電電流を制御し、温度が下がった場合には制御を解除します。さらに温度が上昇すると、充電を停止させる安心機能付きです。

    解説動画はこちら

バッテリー稼動情報を視える化 バッテリーデータログ

  • バッテリーデータログ

    バッテリーの稼動状況や充電情報などを記録。バッテリー稼動情報を視える化し、バッテリーメンテナンスや充電作業の改善に役立つデータを提供します。

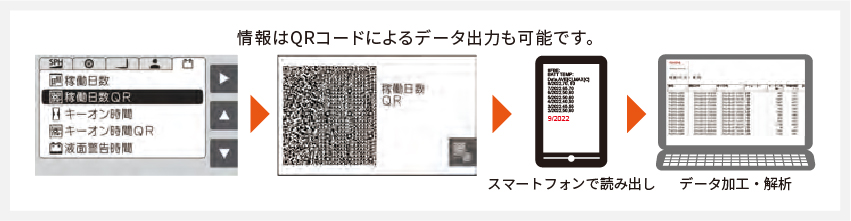

  • 情報はQRコードによるデータ出力も可能です。
データ分類・表示内容・画面

上記データを1カ月分記録し、最長1年分記録することができます。

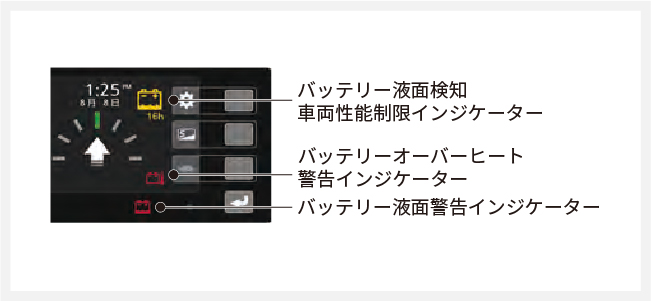

  • バッテリー保護機能

    バッテリー液面検知車両性能制限インジケーター

    バッテリーの液切れやバッテリー液温のオーバーヒートを検知し、必要に応じて警告通知や車両性能を制限。バッテリーのダメージ防止に寄与します。

    解説動画はこちら

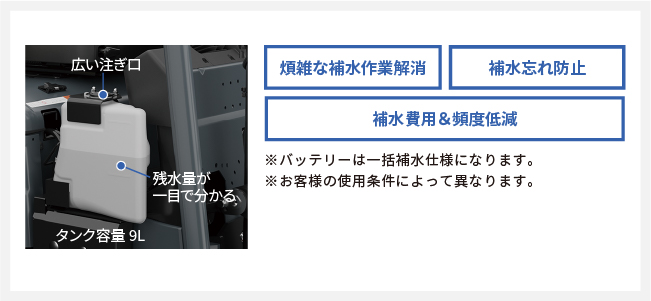

  • NEWスマート補水option

    煩雑な補水作業解消・補水忘れ防止・補水費用&頻度低減

    タンクに精製水を入れておくだけで、充電時に必要に応じてバッテリーに自動補水する装置です。作業時間を大幅に短縮し、補水忘れによるバッテリーダメージの防止に貢献します。トヨタ独自のスマート充電との連携によりバッテリーの補水頻度低減、補水費用を最大50%低減します。

    解説動画はこちら

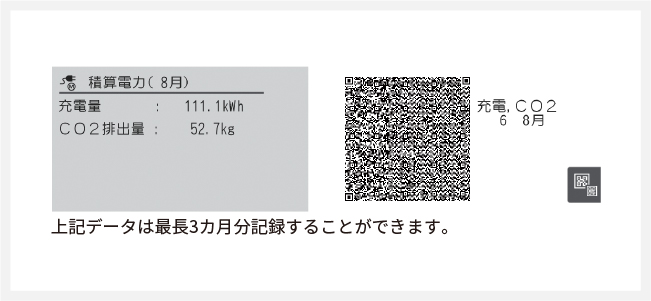

  • 積算電力計

    最長3カ月分記録することができます。

    充電時に消費した電力量およびCO2排出量をディスプレイに表示し、エネルギー管理に貢献。また、QRコードで簡単にデータの取り込みが可能です。

安心・安全

あらゆる作業での安心・安全をサポートする
【進化した安心性能】

作業中の安全と作業効率向上を目指して開発されたトヨタ独自の安全運転
支援機能SAS&OPSをはじめ、数々の安心装備を搭載するEcoreに、
後進時の障害物を検知する機能が搭載可能。
様々な角度から安全・安心を追求し、さらにオペレーターが不安や危険を
感じない作業環境の構築に貢献。

  • SEnS+
  • SAS
  • OPS
  • 走行・旋回時の安全性
  • 安心作業に貢献する装備

より安心な作業環境を目指して「見落とさない・ぶつからない」をサポート

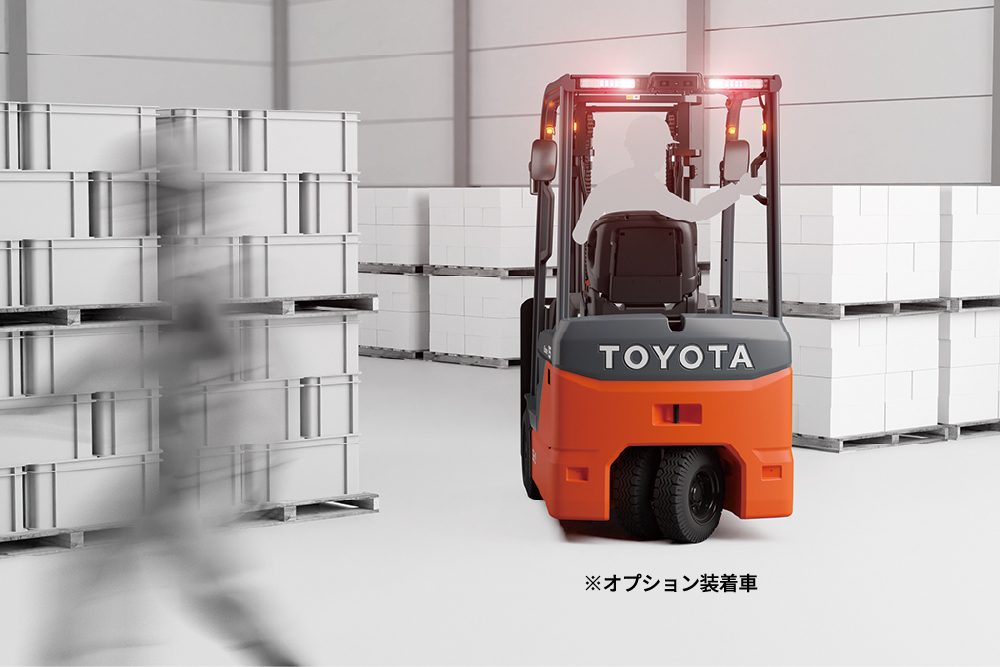

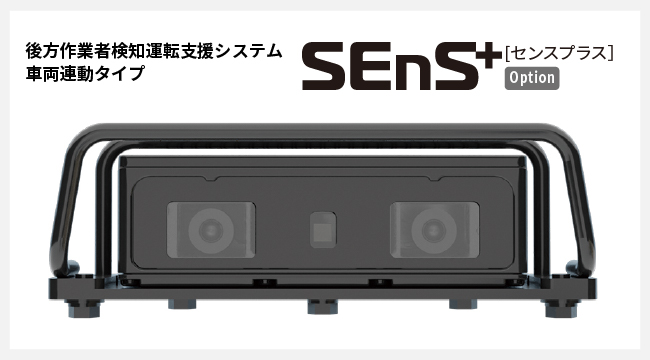

  • 後方作業者検知運転支援システム車両連動タイプ

    フォークリフト専用設計のカメラが、検知エリア内の障害物の中から人を見分けて、通知ブザーと通知ランプでオペレーターに接近をお知らせ。さらに、車両と連動し、走行速度や発進をコントロールする、安全運転支援システムです。

    解説動画はこちら
  • カメラによって、障害物の中から人を見分け、人を検知した場合のみ通知・車両制御する、作業への影響に配慮した設定が可能です。また、作業者はタグを持つ必要がないため、不特定の人が出入りする現場の安全作業に貢献します。※詳細は、「SEnSの商品ページ」をご参照ください。

    走行速度制御機能

    検知対象の種類・距離・位置関係に応じて、通知レベルが変化し、車速を制御します。

    発進制御機能

    車両後方の障害物を発進前にお知らせ。障害物を検知した状態で後進操作をすると、車両の発進を制限し、安全な発進操作をサポートします。

SAS System of Active Safety

作業中の安全と作業効率向上を目指して開発されたトヨタ独自の安全運転支援機能

  • 積荷の落下・荷崩れ防止に貢献

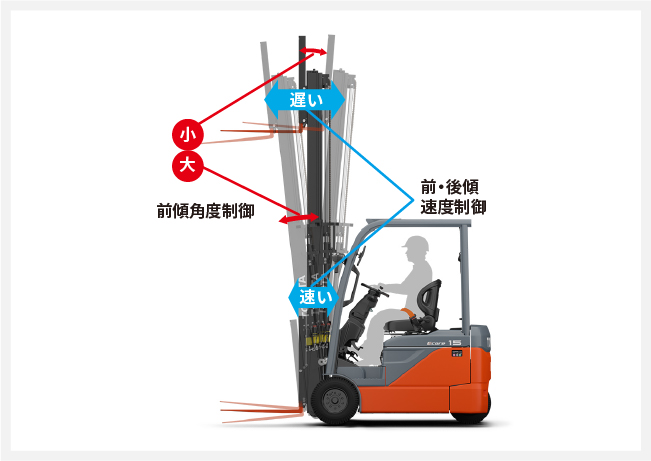

    マスト前傾角度制御揚高や積荷の重さに応じてマストが前傾しすぎないように、自動停止します。

    マスト前傾・後傾速度制御マスト前・後傾速度を、高揚高時はゆっくり、低揚高時には素早くなるように自動的にコントロール。荷崩れ防止に貢献します。

    マスト前傾角度制御 マスト前傾・後傾速度制御
  • 荷の積み付けがスムースにできる

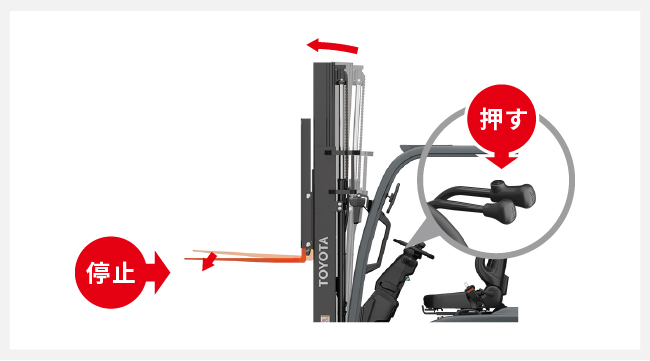

    フォーク自動水平制御ティルトレバーのノブスイッチを押したまま前傾操作すると、水平位置でフォークが自動停止。フォークの水平出しが簡単に行なえます。

    ノブスイッチを押したまま前傾操作

    FHPSノブ位置制御※ Full Hydraulic Power Steering(全油圧式パワーステアリング)後輪据え切り率100%で優れた小回り性を実現。定位置旋回もラクラクです。また後輪の切れ角とステアリングが自動で一致するノブ位置制御でノブずれがありません。

解説動画はこちら
OPS Operator Presence Snesing

オペレーターが運転席を離れた時の事故防止に貢献するシステム

  • 荷役OPS機能

    オペレーターが正しい運転操作位置にいる場合のみ荷役操作が可能となる機能です。オペレーターが正しい運転操作位置にいない場合の誤操作による事故を未然に防止することに貢献します。荷役レバーを中立に戻さずにシートスイッチがオンになった場合、ブザーとディスプレイにて荷役OPSを解除していないことをお知らせします。

    OPS作動通知機能

    オペレーターが正しい操作位置にいない状態を検知した場合、ブザーとディスプレイにてOPSが作動することを事前に知らせます。

  • 走行OPS機能

    オペレーターが席から離れた場合や正しい運転操作位置にいない状態を検知した場合、動力による走行を停止する機能です。オペレーターが正しい運転操作位置にいない場合の誤操作による走行事故を未然に防止することに貢献します。走行レバーをニュートラルに戻さずにシートスイッチがオンになった場合、ブザーとディスプレイにて走行OPSを解除していないことをお知らせします。*ただし、ブレーキがかかるわけではありませんので降車時にはパーキングブレーキの操作が必要です。

走行・旋回時の安定性に貢献

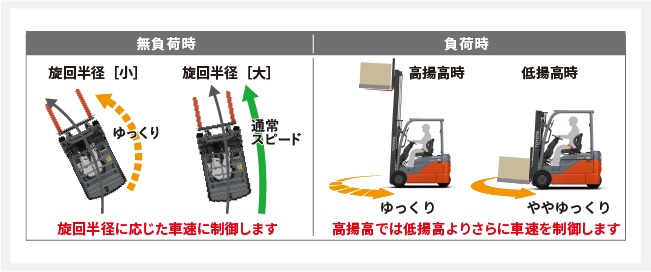

  • 揚高・荷重センシング旋回速度制御
    旋回半径 負荷時

    揚高•負荷荷重•旋回半径を検知し、旋回速度を自動的に制御。走行安定性に貢献します。

  • 揚高・荷重センシング車速制御

    揚高と負荷荷重を検知し、最高速、加速度、減速度を自動的に制御。荷崩れ防止に貢献します。

解説動画はこちら

安心作業に貢献する装備を充実

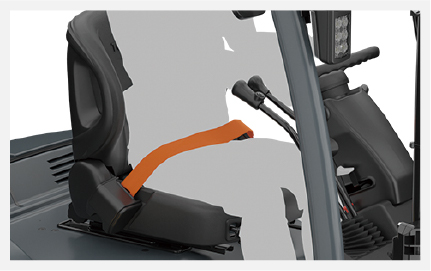

  • NEWオレンジシートベルト
    オレンジシートベルト

    シートベルトの色をオレンジにすることで、装着状態が周囲からもはっきり見えます。

    解説動画はこちら

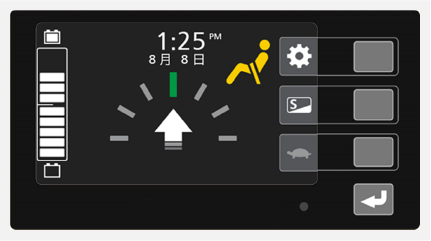

  • シートベルト未装着警告option
    シートベルト未装着警告

    シートベルト未装着、また着席とシートベルト装着の順番が正しくない場合に作動(順序検知)。オペレーターにシートベルトの装着を促すと同時に、走行・荷役を制限します。

    解説動画はこちら

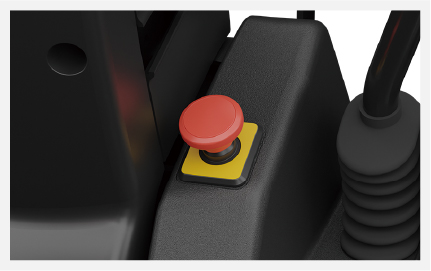

  • 緊急電源遮断ボタン
    緊急電源遮断ボタン

    緊急時にすべての動力電源をOFFにするボタンをインストルメントパネルへ配置。オペレーター以外の作業者でも操作可能です。

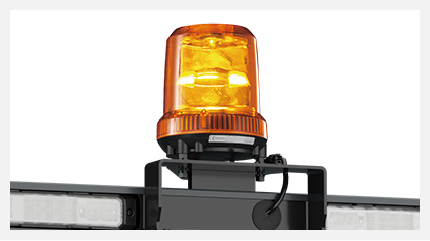

  • LED回転灯option
    LED回転灯

    周囲の作業者に車両の接近を気づかせます。

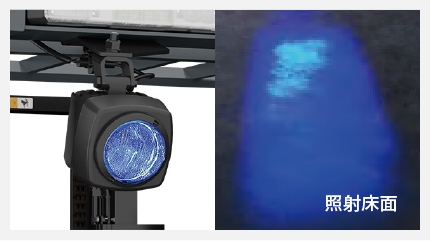

  • LEDブルーライトoption
    LEDブルーライト

    車両後方の床面にLEDのブルーライトを照射。周囲の作業者に車両の接近を気付かせます。

    解説動画はこちら

操作性 & 快適性

Ecoreとオペレーターとの一体感

オペレーターの「快適性」はもちろん、意のままに自在に操る「操作性」、
車両状況の見える化による「安心感」。Ecoreはオペレーター
との一体感で様々な物流現場で活躍。

  • 操作性
  • 坂道走行

高解像度カラー液晶を採用し、視認性、操作性が向上

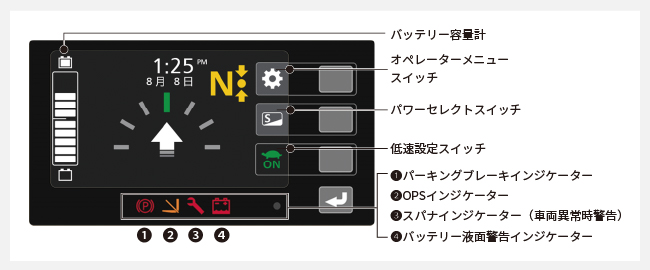

  • NEWカラーマルチファンクションディスプレイ

    マルチファンクションディプレイは従来に比べて面積が2倍の画面を採用。
    高解像度でのカラー表示で表現力・質感を大幅に向上させ、分かりやすさ、操作性がアップ。メモリー増設により、走行・荷役モーターなど温度状況の記録を追加搭載。また、大容量QR表示によるデータ取り込みが容易になるなど、データログを機能強化しました。

    解説動画はこちら
    カラーマルチファンクションディスプレイ

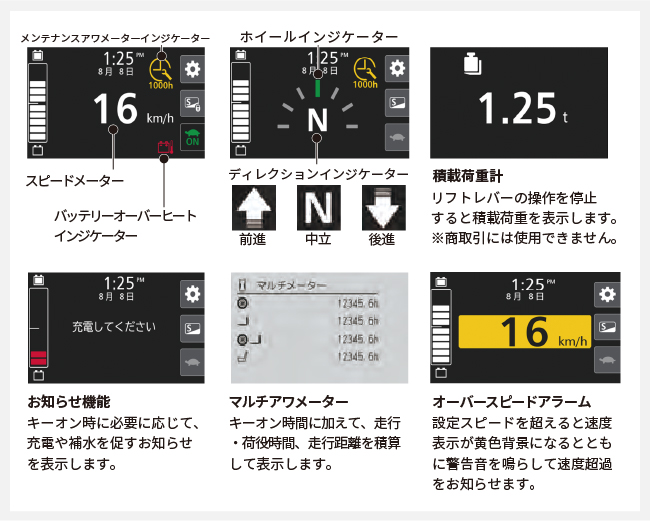

  • カラーマルチファンクションディスプレイ

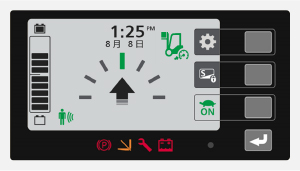

    画面背景色切り替え可能

    日差しが強い環境では、背景色を自動で切り替える設定変更が可能となりました。

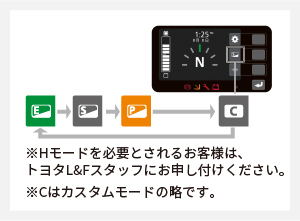

    パワーセレクト機能

    走行・荷役とも作業に合った最適パワーを4つのモード(E・S・P・C)からワンタッチで選択できます。

    解説動画はこちら

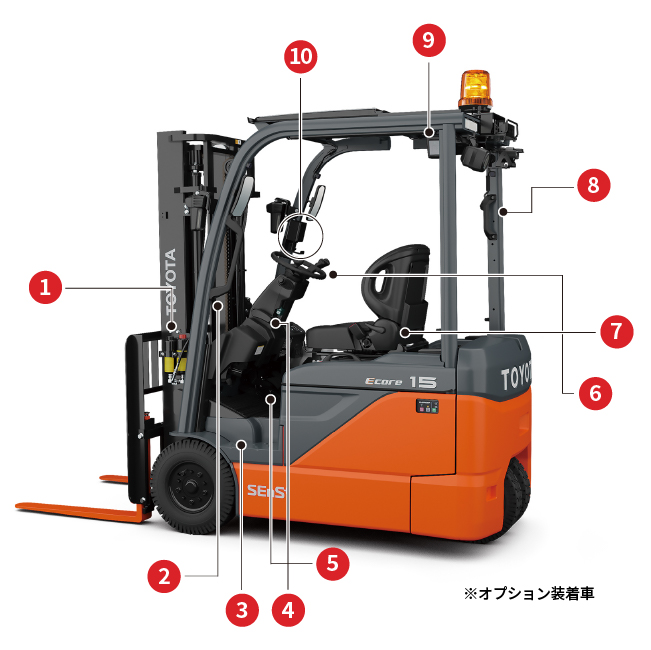

  • 全方向の優れた視認性を実現

    先端部を斜め配置した格子型ヘッドガードの採用により、広い上方視野を確保しました。マスト内配管の最適化などにより、広々とした前方視野を確保しました。

    バックレストのロアステー斜め配置や小径ハンドルの採用、ディスプレイのインパネ配置などにより、すっきり見やすいフォーク先端視野を確保しました。

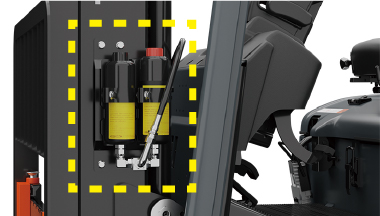

  • NEWフォーク振動吸収Plus option

    リフトシリンダーの油圧回路にアキュムレーターを2つ組み込むことで、無負荷~高負荷時の幅広い重量範囲において、フォークの振動を吸収。段差乗り越え時の荷崩れ防止やフォークのがたつき音低減、走行時の振動による疲労軽減に貢献します。

  • フォーク振動吸収Plus非搭載車は、水槽の水が大きく波立っている一方、搭載車は段差乗り越え時の振動が吸収され、水面の揺れが抑えられています。

    解説動画はこちら

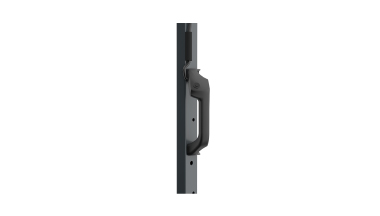

  • 大型アシストグリップ

    体格の違う方それぞれにマッチする掴みやすい大きなアシストグリップを採用。頻繁な乗り降りも楽にできます。

    解説動画はこちら
    低くて広いステップ

    ムリなく自然な姿勢で乗降が可能です。

  • ティルトステアリング角度調整レバー

    ステアリングコラムを操作しやすい角度に調整できます。

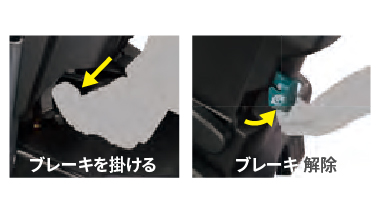

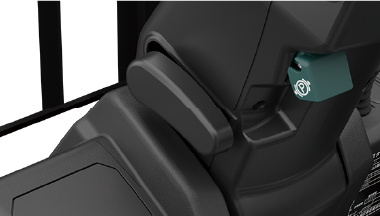

  • 足踏み式パーキングブレーキ

    姿勢はそのまま。片足で踏込むだけでOKの踏込み式パーキングブレーキ。

    解説動画はこちら

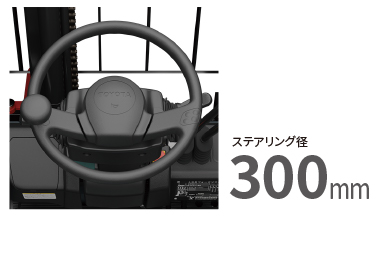

  • 小径ステアリング

    軽い操作力はそのままに、ステアリングサイズを小径化。小さな動きで楽に操作でき、操作時の疲労軽減に貢献します。

  • サスペンション付ORSシート

    最適なシート位置が選べる大きなシートスライド量を確保。座り心地のいいサスペンションシートとあいまって、快適な作業を実現します。
    (小特仕様はオプションで選択可能)

  • ホーン付リヤアシストグリップ

    後進時も体をしっかり保持し、グリップを握ったままの姿勢でホーンを鳴らすことができ、安心走行に貢献します。

    解説動画はこちら

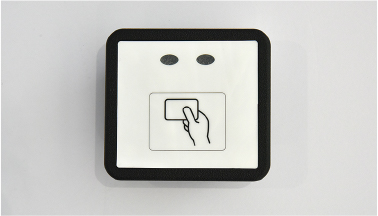

  • NEWクイックオペレーター認証装置option

    登録されたオペレーターのみが車両を動かすことができます。許可されていない人による不正使用の防止に貢献します。

    解説動画はこちら

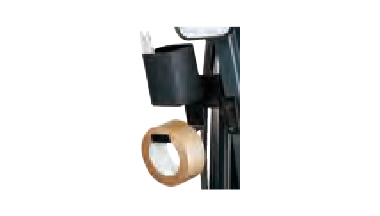

  • ペンシル・テープホルダーoption

    ペンやガムテープなど、小物を収納できる便利な鉄製ホルダーです。

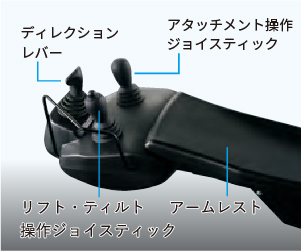

  • ディレクションレバー付
    ミニレバーoption

    アームレストに手を置いたままで、走行切替えと荷役の操作が可能。小さなレバーストローク・操作力とあいまって、オペレーターの疲労軽減に貢献します。

    解説動画はこちら

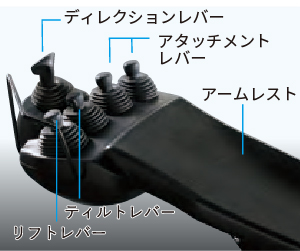

  • ジョイスティックレバーoption

    アームレストに手を置いたままレバー操作でリフト・ティルト操作が可能。斜め方向の操作も可能なため、リフト・ティルトの同時操作が可能です。

坂道走行をスムースに力強くサポート

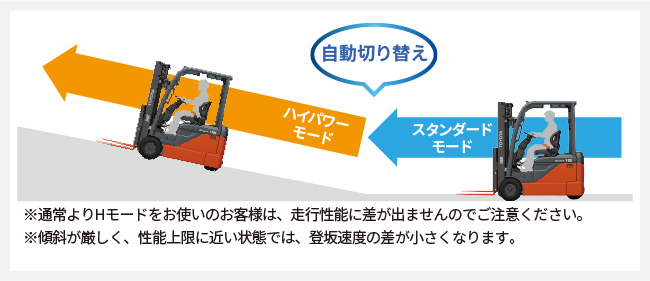

  • NEW坂道アシストoption

    坂道に差し掛かると、傾斜角センサーで角度を検知し、走行性能を自動的にハイパワーモードに切り替えます。登坂速度が向上し、キビキビと坂道を登ります。

    解説動画はこちら

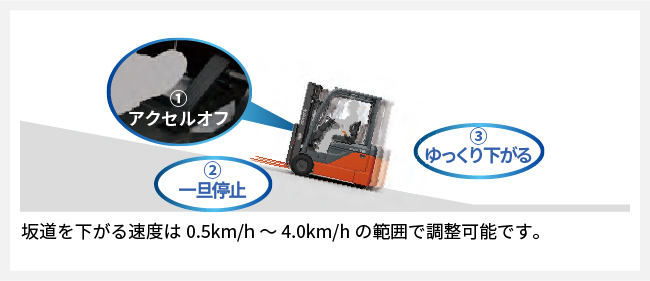

  • アンチロールバック

    登坂中に①アクセルオフすると、②一旦停止後、③ゆっくりと一定の速度で下がります。坂道でのスムースな再発進や作業性を向上します。

    解説動画はこちら

信頼性 & 耐久性

オペレーターと、管理者のための
信頼の機能を搭載。

屋内・屋外、狭い場所でも活躍するEcoreは、様々な環境に
対応できる装備が充実。お客様現場に合わせて、
最適なEcoreにカスタマイズ可能。

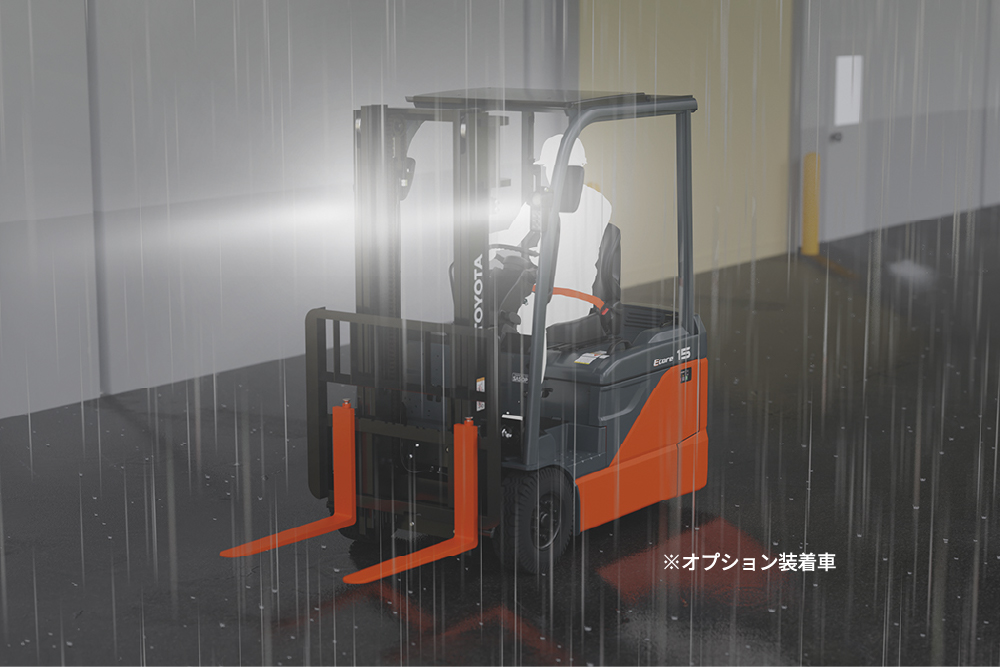

  • 高い耐水性

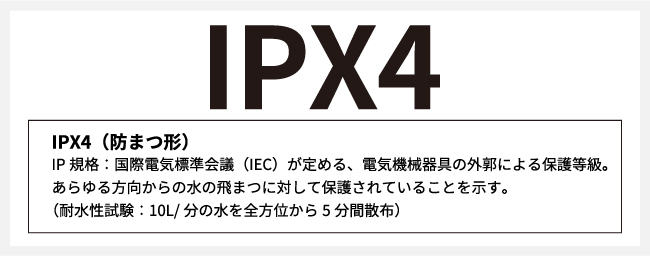

    IPX4相当の耐水性を実現。屋外での作業も安心です。

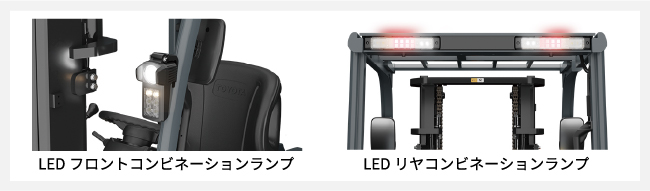

    NEWLEDライト

    フロント・リヤコンビネーションランプにLEDを採用。長寿命、省電力で、凸凹路面等の走行でも球切れを起こしにくく経済的です。※寿命は使用状況により異なります。

    解説動画はこちら

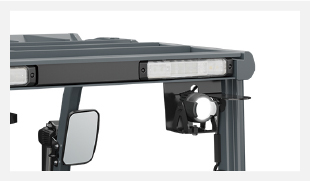

    • LED後部作業灯option

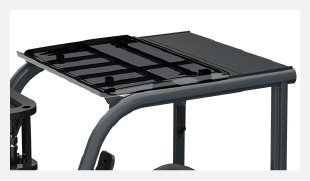

    • 樹脂ルーフ/樹脂ルーフ
      (スモーフ付き)option

      遮光、熱線カット素材を使用しているで、日差しの強い野外作業も安心です。

    高耐性フレーム

    サイドまで伸びたウエイト形状により接触によるダメージを軽減します。

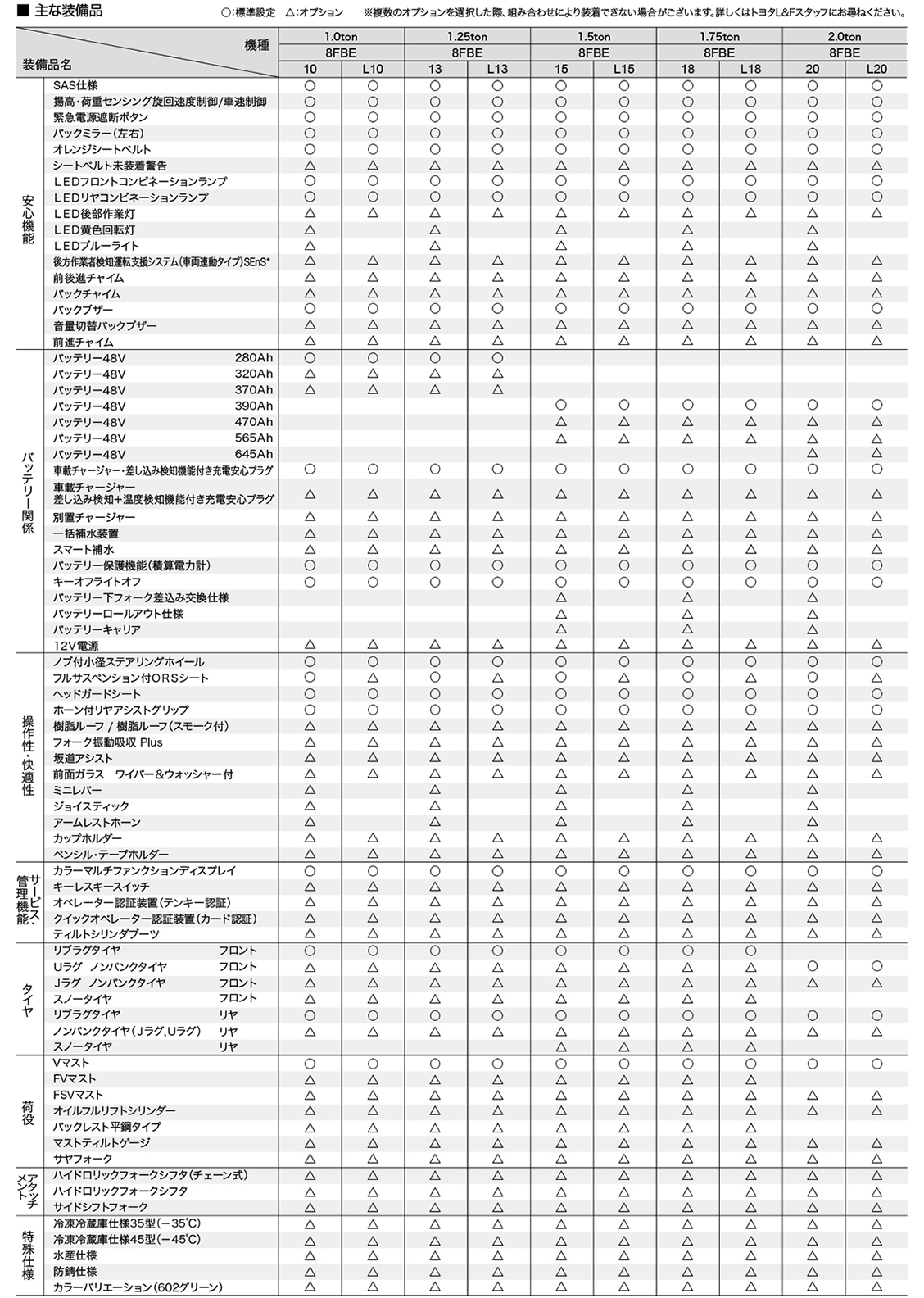

オプション

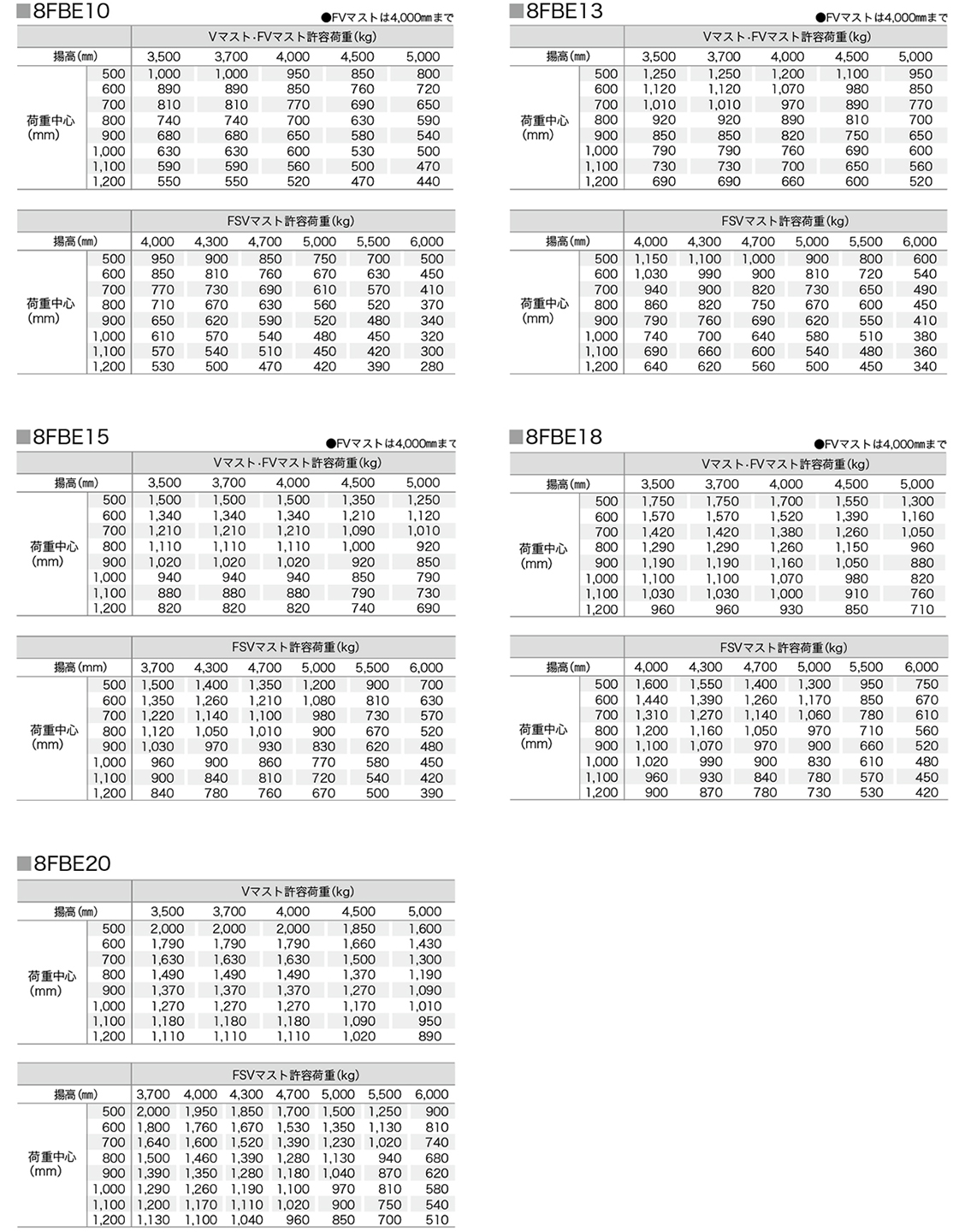

荷重表

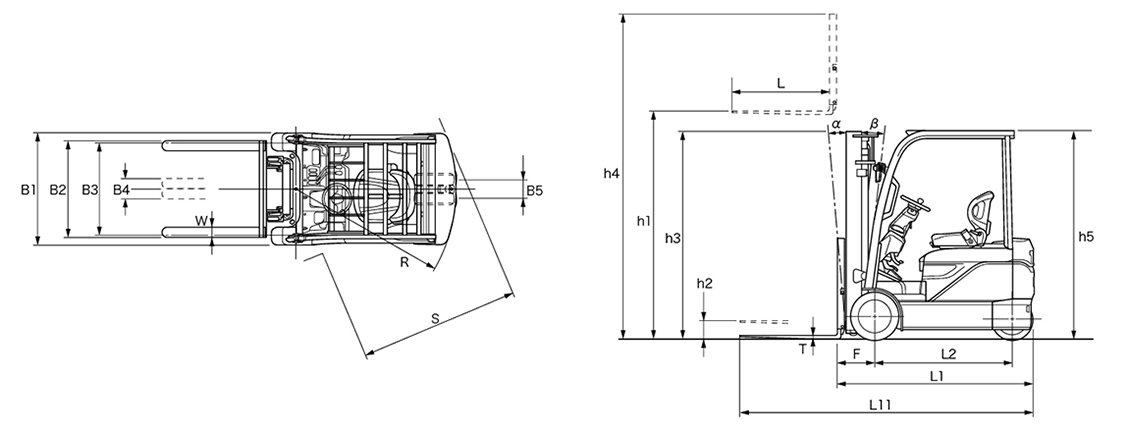

2面図

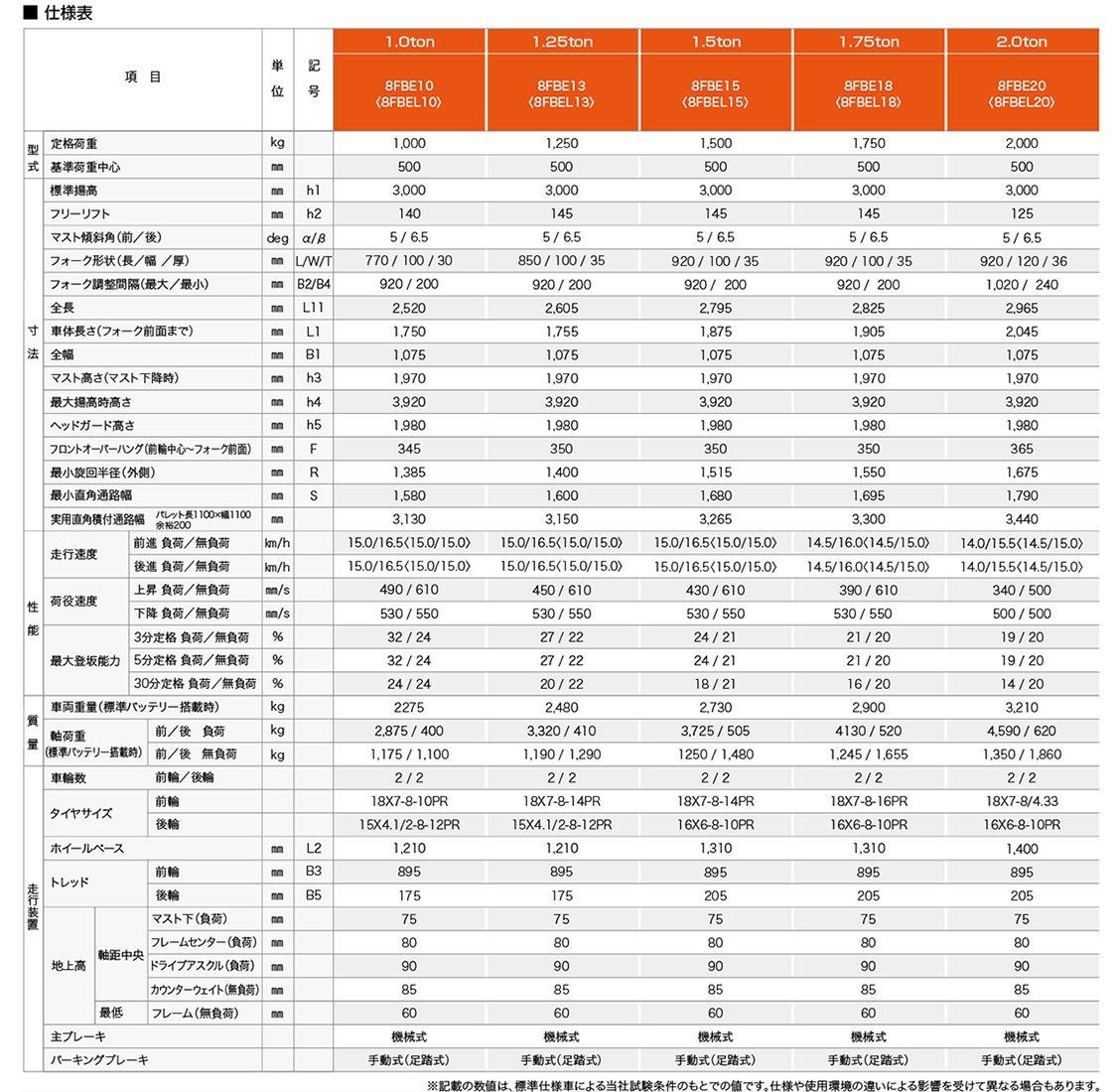

仕様

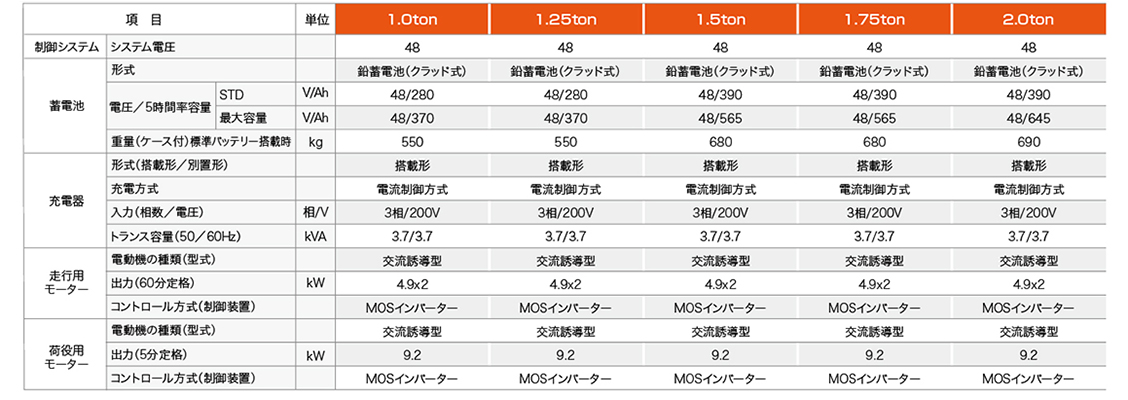

バッテリー・充電器・モーター諸元
